フォルダとプログラムの構成

XEBECバリ取りプログラムは下図のように格納され、フォルダ階層ごとに収録データが分かれています。

■第一階層
  • 加工エッジ箇所ごとのフォルダ


       ▼
■第二階層
  • インクレメンタル動作指令用データ（INC）
  • ダウンカット加工（Down Cut）
  • アップカット加工（Up Cut）


       ▼
■第三階層
  • 加工幅（Edge Break Amount）
  • 5種データ
    □□_加工幅寸法_□□


       ▼

■XEBECバリ取りプログラム

（※）データの冒頭にデータの情報を表示

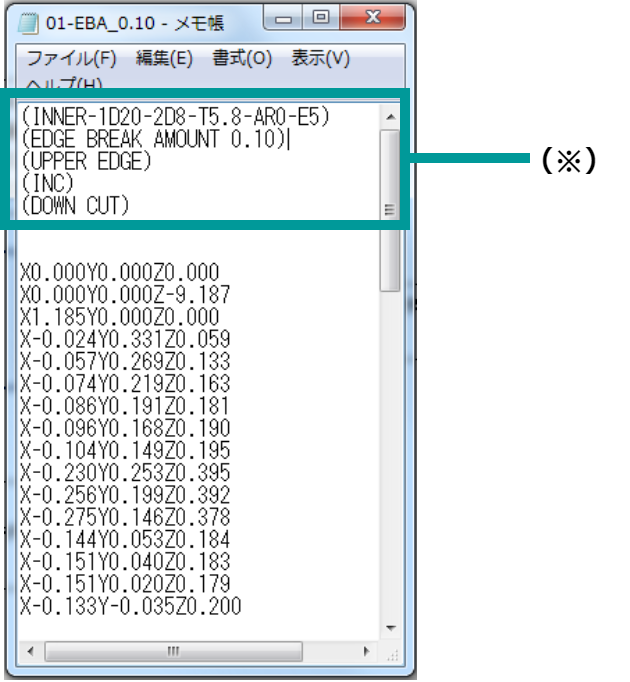

バリ取り対象の穴の情報やプログラムの情報を、（ ）内にコメントを挿入して提供します。▶点群データ上部のコメント例
使用するXEBECバリ取りプログラムが使用目的に合っているかをご確認ください。

XZC軸のXEBECバリ取りプログラムの場合は、外径、内径ともに上エッジのみとなり10種のデータ提供となります。


データ例

例えば、内径エッジの場合は、全20種（2種×2種×1種×5種）のデータがあります。

  • 第一階層（2種）

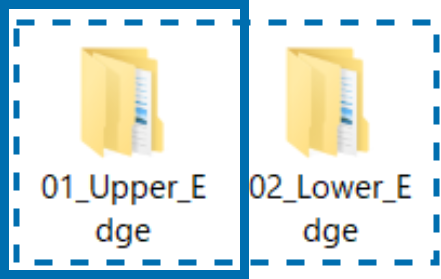

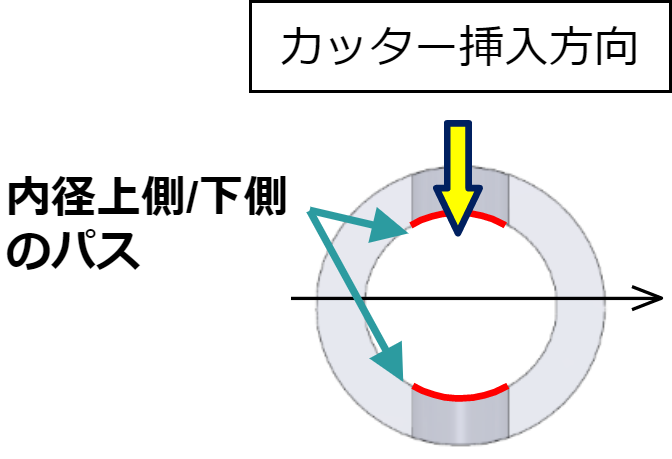

    上エッジor下エッジ
  • 第二階層（2種×1種）

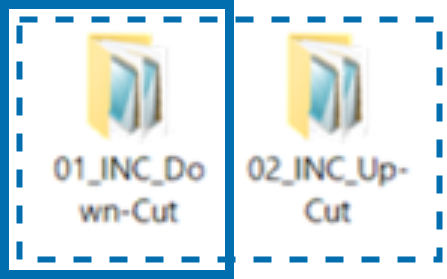

    アップカット＆ダウンカットデータ
  • 第三階層（5種）

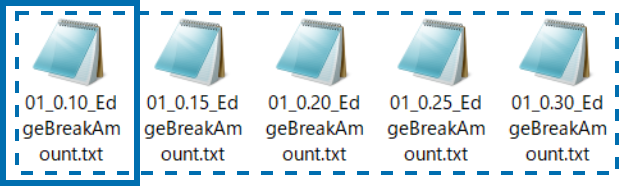

    個々に加工幅用データ5種

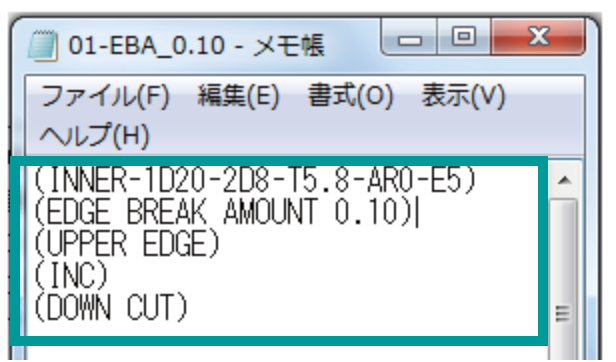

プログラム上部のコメント例

XZY軸プログラム用の同心・偏心交差穴の場合
(INNER-1D20-2D10-T5.8-E5)；
(EDGE BREAK AMOUNT 0.10)；
(DIAMETR)；
(UPPER EDGE)；
(INC) ；
(DOWN CUT)；

XZC軸プログラム用の直交交差穴の場合
(INNER-1D20-2D10-T5.8-E5)；
(EDGE BREAK AMOUNT 0.10)；
(DIAMETR)；
(UPPER EDGE)；
(INC) ；
(DOWN CUT)；

データの情報
意味

(INNER-1D20-2D10-T5.8-E5)；

INNER：内径エッジ加工  [ OUTER：外径エッジ加工 ]
1D20：端面穴または外径　Φ20mm
2D10：交差穴径　Φ10mm
T5.8：カッター径　Φ5.8mm
E5：偏心量　端面穴または外径の軸に対し交差穴が5mm偏心

(EDGE BREAK AMOUNT 0.10)；

加工幅　0.10mm
(DIAMETR)； 直径指令　[ RADIUS：半径指令 ]

(UPPER EDGE)；

上側エッジ  [ LOWER：下側エッジ ]

(INC) ；

インクレメンタルデータ

(DOWN CUT)；

ダウンカット加工  [ UP CUT：アップカット加工 ]

XZY、XZC軸プログラムで、他のバリエーションについてもこれらのコメントに準じます。
XEBEC
