タイプF　傾斜面穴

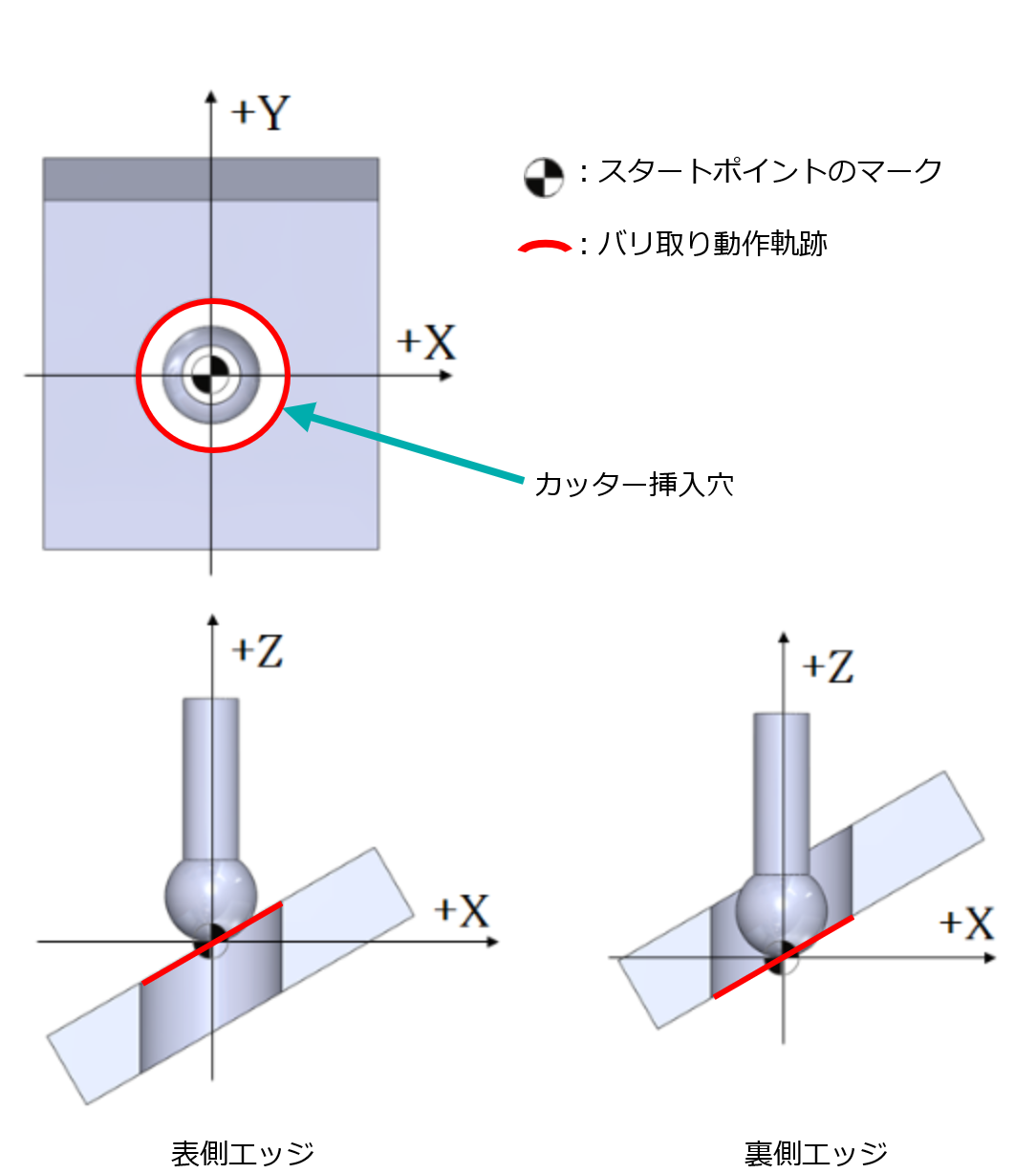

スタートポイントの一例を下記に示します。（傾斜面穴の例）

スタートポイントは、XY座標はカッター挿入穴の中心位置、Z座標はカッター挿入穴の軸が傾斜面の上面位置（または下面位置）と交差する高さです。
アブソリュート指令のXEBECバリ取りプログラムは、各スタートポイントを加工原点として生成しています。


傾斜面穴の例

加工条件の設定

交差エッジの状態によっては、2次バリ発生の懸念があります。極力工具の突出しを短く、送り速度を初期条件の半分に設定し、小さい加工幅からお試しください。



プログラム上部の情報

データの冒頭にデータの情報を表示

データの情報
意味
(2D10.-T5.8-AR0-AA60.)； 2D10：傾斜面にあいたカッター挿入穴径　Φ10mm
T5.8：カッター径　Φ5.8mm
AR0：Y軸に対する最大傾斜角の方向　0°
AA60：傾斜面の角度　+60°
(EDGE BREAK AMOUNT 0.30)； 加工幅　0.30mm
(BACK EDGE)； 抜け側平面（裏エッジ）  [ FRONT：入口側平面（表）エッジ ]
(INC)； インクレメンタルデータ  [ ABS：アブソリュートデータ ]
(DOWN CUT)； ダウンカット加工  [ UP CUT：アップカット ]
