タイプK 直交交差穴 (交差穴の姿勢がX軸方向)(ar=90°/-90°)
スタートポイントの一例を下記に示します。(交差穴の姿勢がX軸方向(ar=90°/-90°)である場合の例)
交差穴がY軸方向に向いている場合でar=0°とした時、Yプラス側を前側エッジ、マイナス側を後側エッジとします。

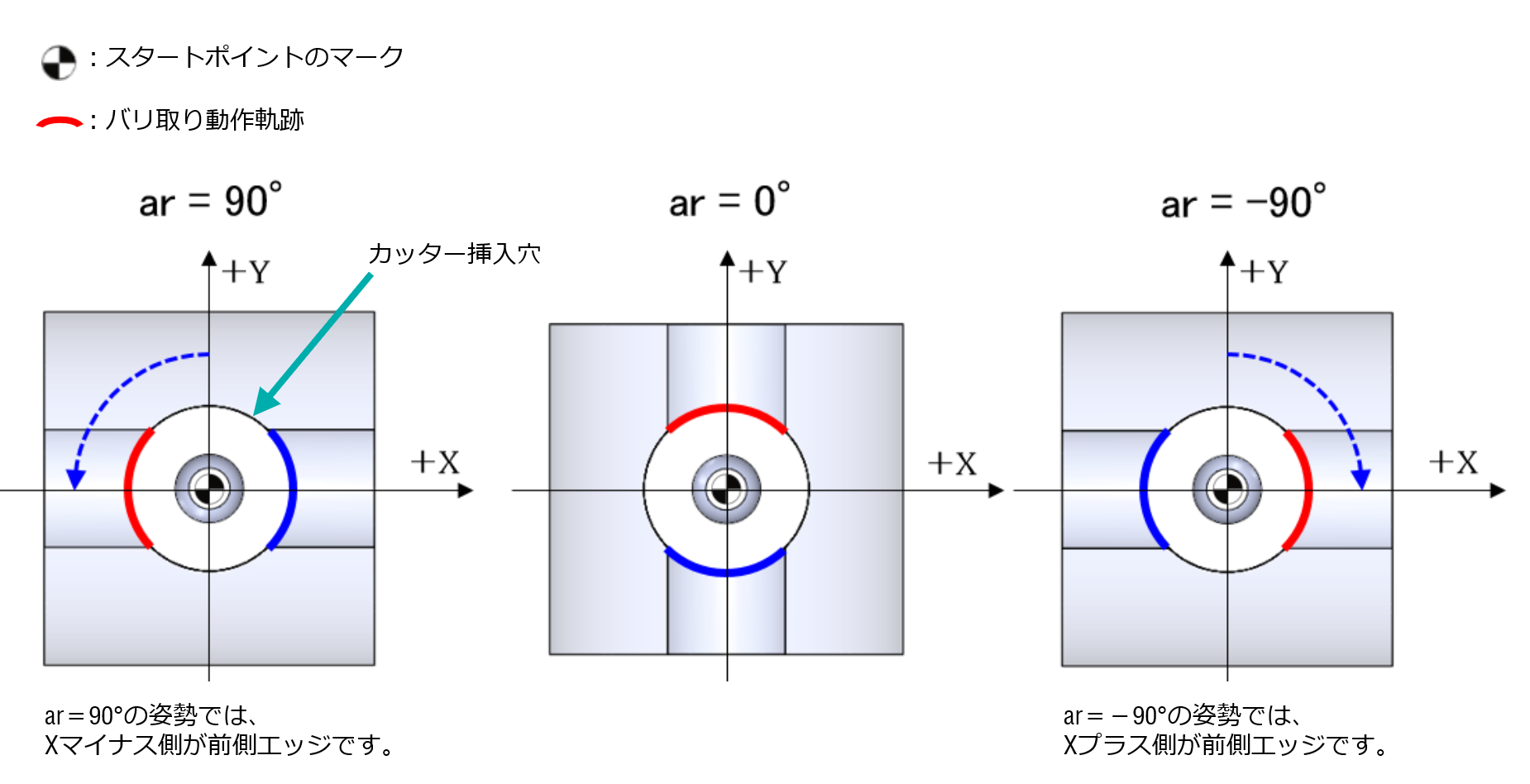

交差穴の姿勢を変更すると前側・後側エッジは下図に示す位置関係となります。
交差穴の姿勢がX軸方向の例
プログラム上部の情報
データの冒頭にデータの情報を表示
データの情報 |
意味 |
---|---|
(INNER-1D8.-2D20.-T5.8-AR90.-E3.) ; | INNER:内径エッジ加工 [ OUTER:外径エッジ加工 ] 1D8:交差穴径 Φ8mm 2D20:カッター挿入長穴幅 Φ20mm T5.8:カッター径 Φ5.8mm AR90:交差穴の姿勢 90° E3:偏心量 交差穴の軸に対し+3mm |
(EDGE BREAK AMOUNT 0.30); | 加工幅 0.30mm |
(FRONT EDGE); | 前面エッジ [ REAR EDGE:後側エッジデータ ] |
(INC) ; | インクレメンタルデータ [ ABS:アブソリュートデータ ] |
(DOWN CUT); | ダウンカット加工 [ UP CUT:アップカット ] |
