タイプN　傾斜穴（偏心交差）内径前後（カッター挿入穴＞交差穴）

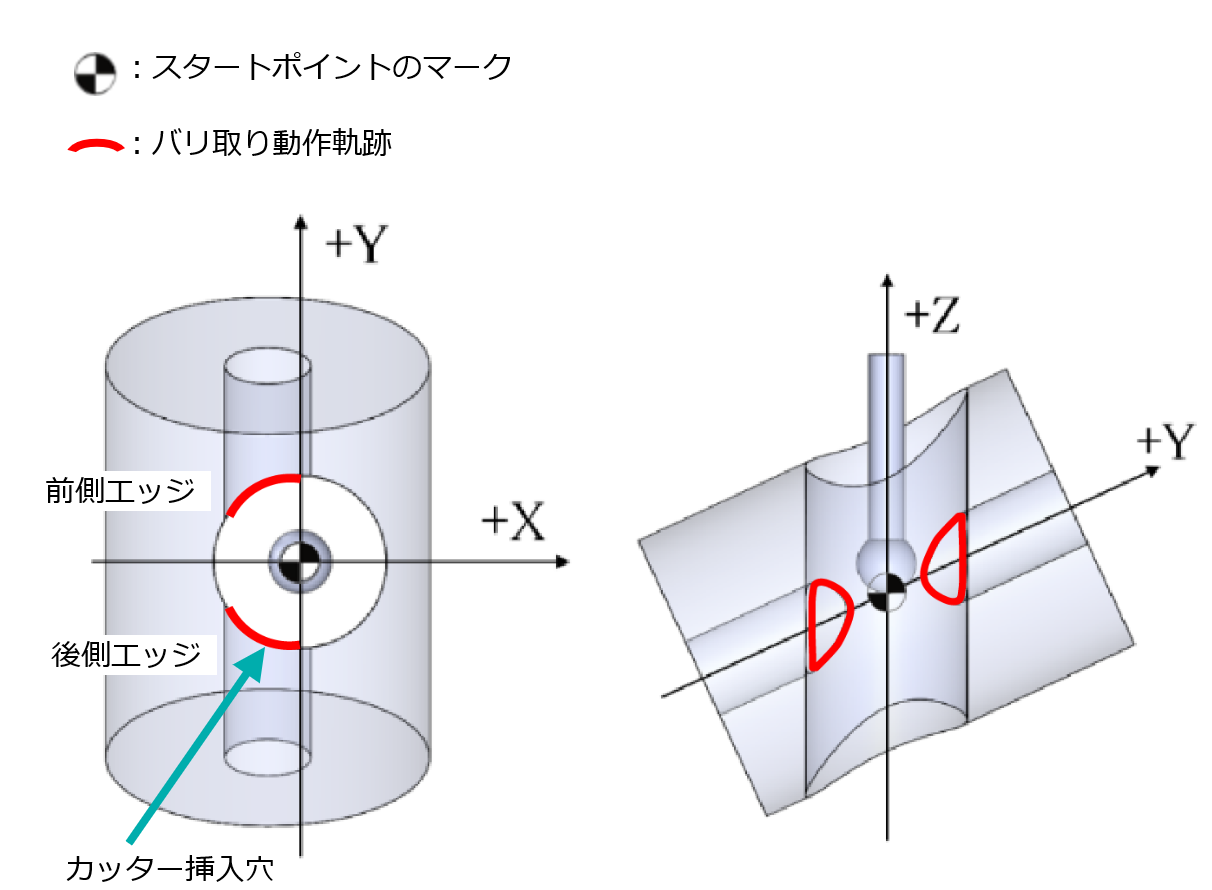

スタートポイントの一例を下記に示します。（傾斜穴（偏心交差穴）の例）

スタートポイントのX・Y座標はカッター挿入穴の中心位置、Z座標はカッター挿入穴と交差穴のそれぞれの中心軸が交差する高さです。
アブソリュート指令のXEBECバリ取りプログラムは、各スタートポイントを加工原点として生成しています。


斜め交差穴（偏心交差穴）内径の例

  • 加工条件の設定
    交差エッジの状態によっては、2次バリ発生の懸念があります。極力工具の突出しを短く、送り速度を基準条件の約50％に設定し、小さい加工幅からお試しください。

  • 前側エッジ、後側エッジ
    交差穴の姿勢が0°以外のときの前側エッジと後側エッジの関係ついては、以下を参照してください。
    ▶タイプK　直交交差穴 （交差穴の姿勢がX軸方向）（ar＝90°/-90°）



プログラム上部の情報

データの冒頭にデータの情報を表示

データの情報
意味
(INNER-1D8-2D20-T5.8-AR0-E4.5-AA60.)； INNER：内径エッジ加工
1D20：交差穴径　Φ8mm
2D10：カッター挿入穴径　Φ20mm
T5.8：カッター径　Φ5.8mm
AR0：交差穴の姿勢　0°
AA60：交差角度　+60°
E4.5：偏心量　交差穴軸に対し+4.5mm
(EDGE BREAK AMOUNT 0.10)； 加工幅　0.10mm
(FRONT EDGE)； 前面エッジ  [ REAR EDGE：後側エッジデータ ]
(INC) ； インクレメンタルデータ  [ ABS：アブソリュートデータ ]
(DOWN CUT)； ダウンカット加工  [ UP CUT：アップカット ]
