タイプM　破れ穴内径（カッター挿入穴＞交差穴）

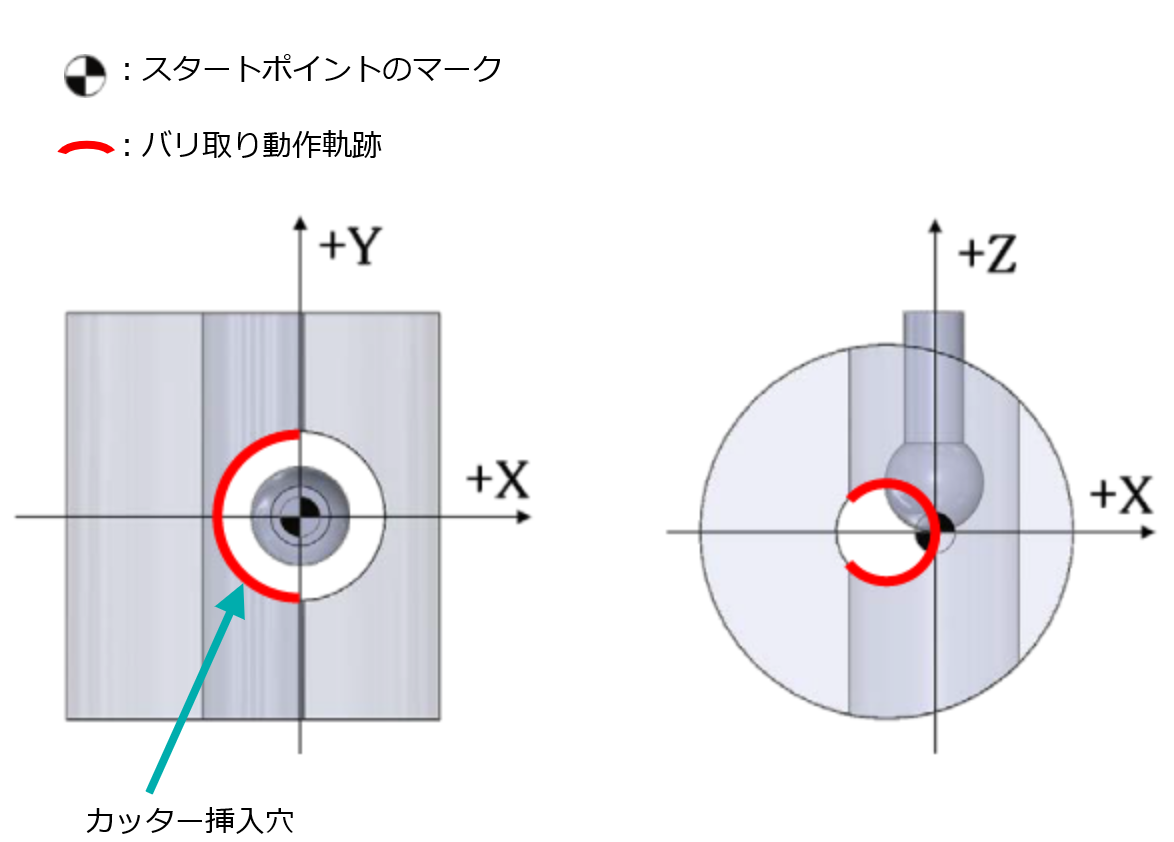

スタートポイントの一例を下記に示します。（破れ穴内径の例）

スタートポイントのX・Y座標はカッター挿入穴の中心位置、Z座標は交差穴の中心高さです。
アブソリュート指令のXEBECバリ取りプログラムは、各スタートポイントを加工原点として生成しています。

加工条件の設定

交差エッジの状態によっては、2次バリ発生の懸念があります。極力工具の突出しを短く、送り速度を基準条件の約50％に設定し、小さい加工幅からお試しください。

データの冒頭にデータの情報を表示

データの情報	意味
(INNER-1D8.-2D9.-T5.8-AR0-E3.5)；	INNER：内径エッジ加工 1D8：交差穴径　Φ8mm 2D9：カッター挿入穴径　Φ9mm T5.8：カッター径　5.8mm AR0：交差穴の姿勢　0° E3.5：偏心量　交差穴軸に対し+3.5mm
(EDGE BREAK AMOUNT 0.10)；	加工幅　0.10mm
(UPPER EDGE)；	上側エッジ [ Mでは上下が無いため便宜上上側とする ]
(INC)；	インクレメンタルデータ [ ABS：アブソリュートデータ ]
(DOWN CUT)；	ダウンカット加工 [ UP CUT：アップカット ]

タイプM 破れ穴 内径 （カッター挿入穴＞交差穴）
