タイプI/J　交差穴軸垂直・長穴（偏心交差）外径・内径

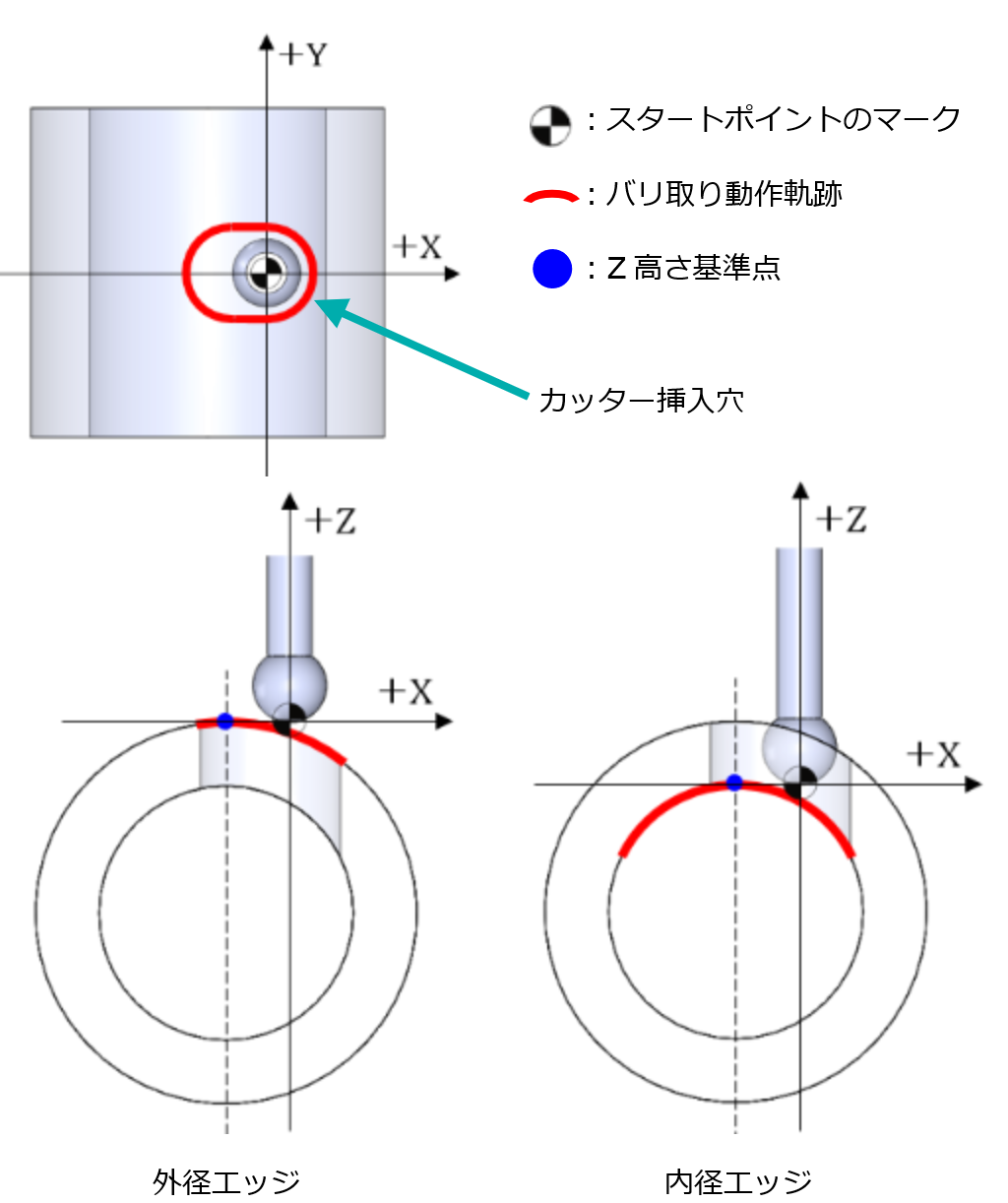

スタートポイントの一例を下記に示します。（交差穴軸垂直長穴（偏心交差穴）の例）

ar＝0°の場合、スタートポイントの、XY座標はカッター挿入長穴のXプラス側のR中心位置、Z座標は交差穴の外径（または内径）のZ値が最も高い位置です。
アブソリュート指令のXEBECバリ取りプログラムは、各スタートポイントを加工原点として生成しています。

データの冒頭にデータの情報を表示

データの情報	意味
(INNER-1D20-2D8-T5.8-AR90-E1-L10.)；	INNER：内径エッジ加工 [ OUTER：外径エッジ加工 ] 1D20：交差穴径　Φ20mm 2D8：カッター挿入長穴幅　8mm T5.8：カッター径　Φ5.8mm AR90：交差穴の姿勢　90° E1：偏心量　交差穴軸に対し+1mm L10：長穴のR中心間距離　10mm
(EDGE BREAK AMOUNT 0.30)；	加工幅　0.30mm
(UPPER EDGE)；	上側エッジ
(INC) ；	インクレメンタルデータ [ ABS：アブソリュートデータ ]
(DOWN CUT)；	ダウンカット加工 [ UP CUT：アップカット ]

タイプI/J 交差穴軸垂直・長穴 （偏心交差） 外径・内径
